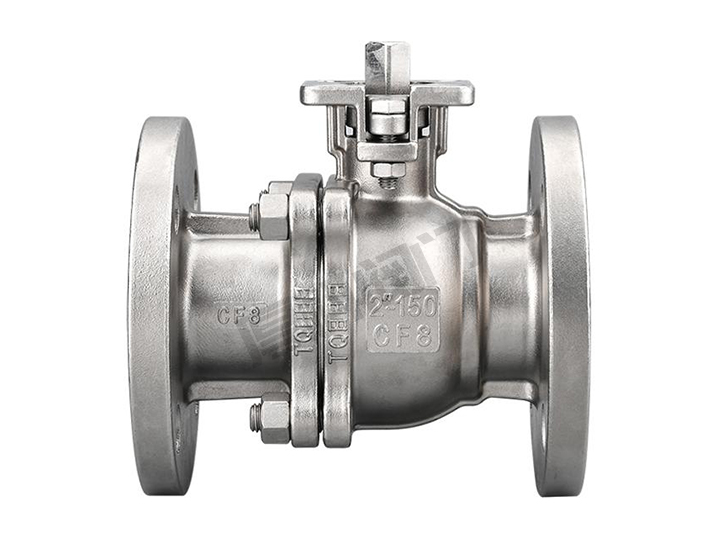

- 口徑：DN15~200mm
- 全通徑設計、響應迅速、密封性好
- 密封數控精車、扭矩大小均衡、使用壽命長
- ISO5211標準高平臺結構設計、直接安裝各類執行器
- 下沉式壓蓋設計 預緊閥桿處密封更便捷
- 防火防靜電結構，符合API607、GB/T6899等標準規范
- 可適用纖維和微小顆粒的懸濁液及粘性介質
標準規范 Standard Specification
| 壓力/溫度標準 |
結構長度標準 |
連接方式標準 |
制造標準 |
試驗標準 |
| ANSI B16.34 |
ASME B16.10 |
ASME B16.5 |
API 608 |
API 598 |
技術參數 Technical Pecification
| 公稱通徑 |
DN15-DN100mm |
| 公稱壓力 |
150磅(更高壓力訂貨時請注明） |
| 連接方式 |
法蘭 |
| 閥體材質 |
碳鋼（C）不銹鋼304（P）不銹鋼316（R） |
| 密封材質 |
聚四氟乙烯 （F）對位聚苯（PPL）金屬密封（H）硬質合金（Y） |
| 介質溫度 |
-20℃-150℃(F) 、 -20℃-220℃ (PPL) 、-29℃-425℃(H)(Y) |
其他特殊材質或特殊溫度可根據客戶要求設計選型

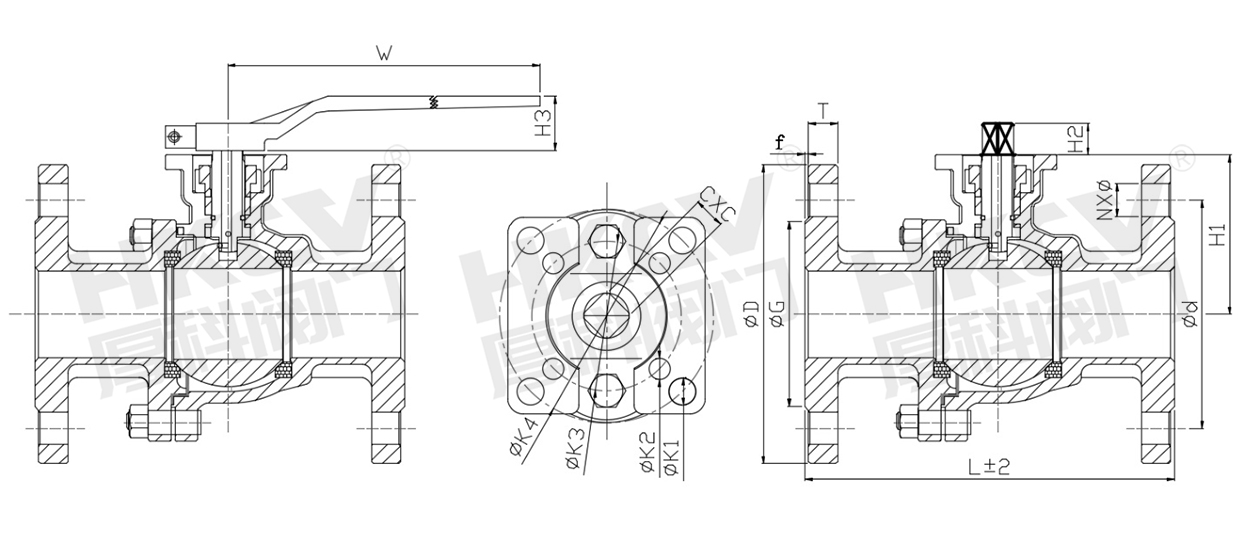

連接尺寸 Conncetion Dimension
| 公稱壓力 |
通徑 |
L |
D |
G |
f |
T |
C |
K4 |
K3 |
K2 |
K1 |
W |
H3 |
H2 |
H1 |
d |
NX |
| 150LB |
DN15 |
108 |
90 |
35 |
2 |
8 |
9 |
36 |
50 |
6 |
7 |
140 |
40 |
9 |
51 |
60.3 |
4-16 |
| DN20 |
117 |
100 |
43 |
2 |
8.9 |
9 |
36 |
50 |
6 |
7 |
140 |
40 |
9 |
56 |
69.9 |
4-16 |
| DN25 |
127 |
110 |
51 |
2 |
9.6 |
11 |
42 |
50 |
6 |
7 |
170 |
40 |
11 |
62 |
79.4 |
4-16 |
| DN32 |
140 |
115 |
63.5 |
2 |
11.2 |
11 |
42 |
50 |
6 |
7 |
170 |
40 |
11 |
72 |
88.9 |
4-16 |
| DN40 |
165 |
125 |
73 |
2 |
12.7 |
14 |
50 |
70 |
7 |
9 |
200 |
45 |
14 |
78 |
98.4 |
4-16 |
| DN50 |
178 |
150 |
92 |
2 |
14.3 |
14 |
50 |
70 |
7 |
9 |
200 |
45 |
14 |
86 |
120.7 |
4-19 |
| DN65 |
190 |
180 |
105 |
2 |
15.9 |
17 |
70 |
102 |
9 |
11 |
300 |
50 |
17 |
102 |
139.7 |
4-19 |
| DN80 |
203 |
190 |
127 |
2 |
17.5 |
17 |
70 |
102 |
9 |
11 |
300 |
50 |
17 |
115 |
152.4 |
4-19 |
| DN100 |
229 |
230 |
157 |
2 |
22.3 |
17 |
70 |
102 |
9 |
11 |
300 |
50 |
17 |
137 |
190.5 |
8-19 |
備注：根據不同的球閥扭矩及不同的實際工況，選擇相匹配的執行器其相關相關的外形尺寸也隨之變化； 如遇高溫介質需球閥與執行器需加裝支架隔離散熱
