產品詳情

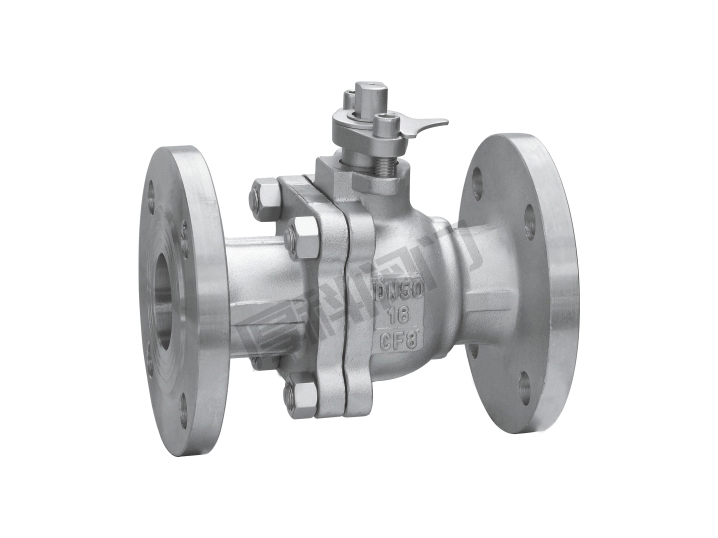

Q41F-16P不銹鋼球閥國標
  • 口徑:DN15~200mm
  • 全通徑設計、響應迅速、密封性好
  • 密封數控精車、扭矩大小均衡、使用壽命長
  • 下沉式壓蓋設計 預緊閥桿處密封更便捷
  • 防火防靜電結構,符合API607、GB/T6899等標準規范
  • 可適用纖維和微小顆粒的懸濁液及粘性介質
    • 口徑:DN15~200mm
    • 全通徑設計、響應迅速、密封性好
    • 密封數控精車、扭矩大小均衡、使用壽命長
    • 下沉式壓蓋設計 預緊閥桿處密封更便捷
    • 防火防靜電結構,符合API607、GB/T6899等標準規范
    • 可適用纖維和微小顆粒的懸濁液及粘性介質

    產品概述 Overview

    球閥的球體是浮動的,在介質壓力作用下,球體能產生一定的位移并緊壓在出口端的密封面上,保證出口端密封。 浮動球球閥的結構簡單,密封性好,但球體承受工作介質的載荷全部傳給了出口密封圈,因此要考慮密封圈材料能否經受得住球體介質的工作載荷,在受到較高壓力沖擊時,球體可能會發生偏移。

    結構特點 Structural Characteristics

    浮動軟密封不銹鋼球閥用于PN16~PN64的各種管路上,用于截斷或接通管路中的介質,選用不用的材質,可分別適用于水、蒸汽、 油品、液化氣、天然氣、煤氣、醋酸、氧化性介質、尿素等多種介質。

    1.?在各種閥門中,球閥的流動阻力小,全徑球閥打開時,球體通道、閥體通道和連接管徑相等并成一直徑,介質幾乎可以毫無阻力的流過。

    2. 球閥旋轉90°即可全關全開,啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕、便于管道安裝。

    標準規范 Standard Specification

    設計標準 結構長度 法蘭連接尺寸 試驗與檢驗 壓力-溫度
    GB/T 12237 GB/T 12237 JB/T 79  HG/T 20592 GB/T 13927 GB/T 12224

    性能規范 Performance Specifications

    試驗壓力 公稱壓力(MPa)
    1.6 2.5 4.0 6.4
    殼體試驗壓力 2.4 3.8 6.0 9.6
    密封試驗 1.8 2.8 4.4 7.0
    密封試驗 0.5-0.7
    適用介質 C
    水、蒸汽、油品
    P
    硝酸類
    R
    醋酸類
    適用溫度 ≤200℃

    零件材料 Part Material

    名稱 材料
    閥體/閥蓋 A351 CF8 A351 CF8M
    球體 SS304 SS316
    閥桿 ?SS304 ?SS316
    閥座 PTFE/PPL
    填料/墊片 PTFE
    螺栓 A193-B8
    螺母 A194-8
    手柄 鑄鋼

    其他特殊材質或特殊溫度可根據客戶要求設計選型

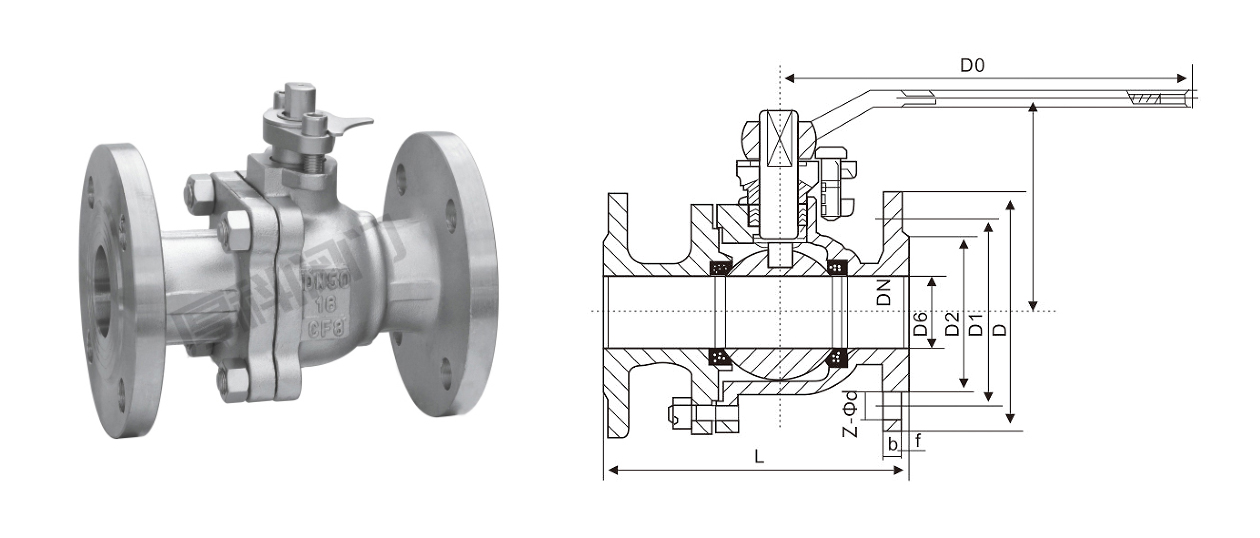

    連接尺寸 Conncetion Dimension
