- 口徑：DN15~100mm
- 全通徑設計、響應迅速、密封性好
- 密封數控精車、扭矩大小均衡、使用壽命長
- 下沉式壓蓋設計 預緊閥桿處密封更便捷
- 防火防靜電結構，符合API607、GB/T6899等標準規范
- 可適用纖維和微小顆粒的懸濁液及粘性介質
產品概述 Overview
Q11F-16P不銹鋼二片式內絲口球閥也稱不銹鋼二片式球閥，主要有閥體、閥蓋、球體、閥桿、密封圈、填料墊、閥桿、螺栓、手柄等重要部分組成。閥體結構為二段式結構，為主閥體和和閥蓋兩段組成，故稱二片式球閥，球體為浮動球結構，依靠介質壓力施加壓力，不銹鋼二片式絲口球閥球體浮動施壓與閥座密封面之上得到有效密封。
性能規范 Performance Specifications
| 適用溫度范圍 |
-20~120℃ |
| 使用壓力 |
≤4.0MPa |
| 適用介質 |
水、氣、油 |
| 設計制造 |
GB/T-12224/ANSIB16.34 |
| 螺紋標準 |
BSPT/BSP/NPT/DIN/JIS/RC/G |
| 檢查與測試 |
GB/T-13927/API598 |
| 氣壓測試 |
1.6MPa |
零件材料 Part Material
| 部件名稱 |
材質 |
| 閥體 |
CF8M |
CF8 |
WCB |
| 閥蓋 |
CF8M |
CF8 |
WCB |
| 球 |
SS316 |
SS304 |
SS304 |
| 閥桿 |
SS316 |
SS304 |
SS304 |
| 閥座 |
PTFE |
RPTFE |
PTFE |
| 線條 |
PTFE |
PTFE |
PTFE |
| 桿密封 |
PTFE |
PTFE |
PTFE |
| 中頭墊 |
PTFE |
PTFE |
PTFE |
| 填料壓套 |
SS202 |
SS202 |
SS202 |
| 手柄 |
SS202 |
SS202 |
SS202 |
| 彈墊 |
SS202 |
SS202 |
SS202 |
| 螺帽 |
SS202 |
SS202 |
SS202 |
| 鎖片 |
SS202 |
SS202 |
SS202 |
| 膠套 |
PLASTIC |
PLASTIC |
PLASTIC |
其他特殊材質或特殊溫度可根據客戶要求設計選型

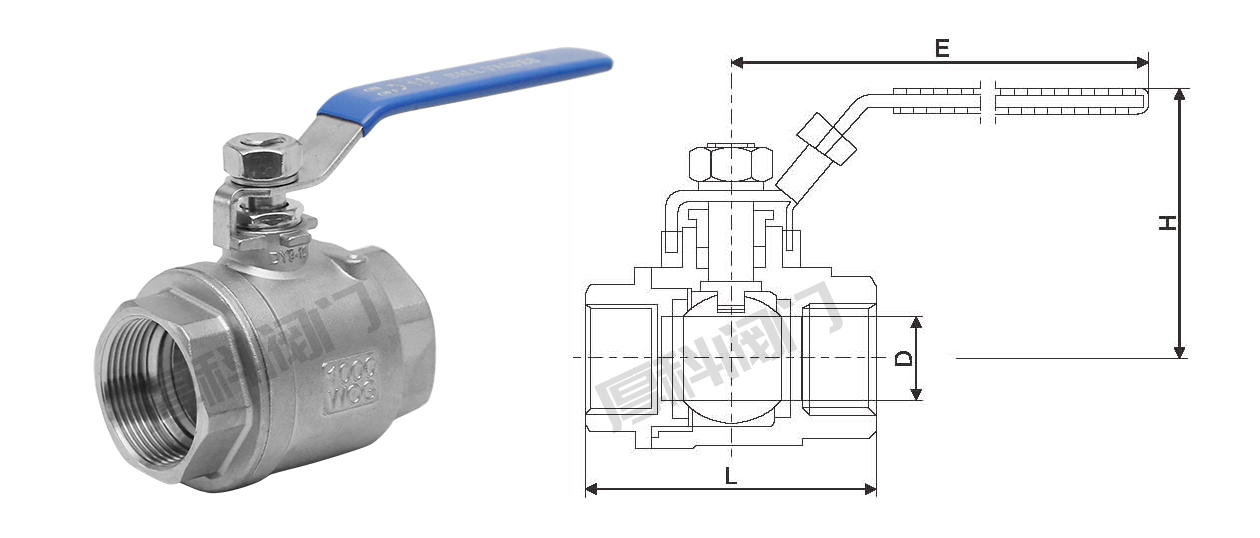

連接尺寸 Conncetion Dimension
| DN |
L |
D |
H |
E |
| 1/2" |
62 |
15 |
60 |
98 |
| 3/4" |
70 |
20 |
67 |
120 |
| 1" |
81 |
25 |
70 |
120 |
| 1-1/4" |
96 |
32 |
82 |
150 |
| 1-1/2" |
105 |
38 |
91 |
170 |
| 2" |
120 |
48 |
100 |
170 |
| 2-1/2" |
138 |
65 |
125 |
250 |
| 3" |
170 |
78 |
142 |
250 |
| 4" |
205 |
100 |
163 |
300 |
