- 口徑：DN15~100mm
- 全通徑設計、響應迅速、密封性好
- 密封數控精車、扭矩大小均衡、使用壽命長
- 下沉式壓蓋設計 預緊閥桿處密封更便捷
- 防火防靜電結構，符合API607、GB/T6899等標準規范
- 可適用纖維和微小顆粒的懸濁液及粘性介質
產品概述 Overview

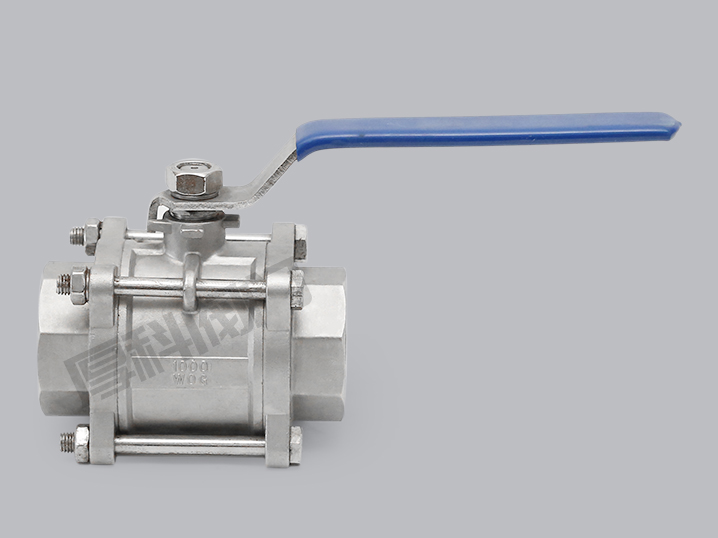

三片式球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。
性能規范 Performance Specifications
| 適用溫度范圍 |
-20~150℃ |
| 使用壓力 |
≤1.6MPa |
| 設計制造 |
GB/T-12237/ANSIB16.34 |
| 尺寸參照 |
GB/T-9113.1/AS ME B16.5 CLASS 150 |
| 長度 |
GB/T-12221/ASMWB16.1 |
| 螺紋標準 |
BSPT/BSP/NPT/DIN/JIS/RC/G |
| 檢查與測試 |
GB/T-13927/API598 |
零件材料 Part Material
| 部件名稱 |
材質 |
| 閥體 |
WCB |
CF8M |
CF8 |
| 閥蓋 |
WCB |
CF8M |
CF8 |
| 球 |
SS316 |
SS304 |
SS304 |
| 閥桿 |
SS316 |
SS304 |
SS304 |
| 閥座 |
PTFE |
RTFE |
RTFE |
| 閥桿密封 |
PTFE |
PTFE |
PTFE |
| 中頭墊 |
PTFE |
PTFE |
PTFE |
| 填料壓套 |
SS202 |
SS202 |
SS202 |
| 手柄 |
SS202 |
SS202 |
SS202 |
| 鎖片 |
- |
- |
- |
| 膠套 |
PLASTIC |
PLASTIC |
PLASTIC |
| 彈墊 |
SS202 |
SS202 |
SS202 |
| 螺母 |
SS202 |
SS202 |
SS202 |
| 螺栓 |
SS202 |
SS202 |
SS202 |
其他特殊材質或特殊溫度可根據客戶要求設計選型

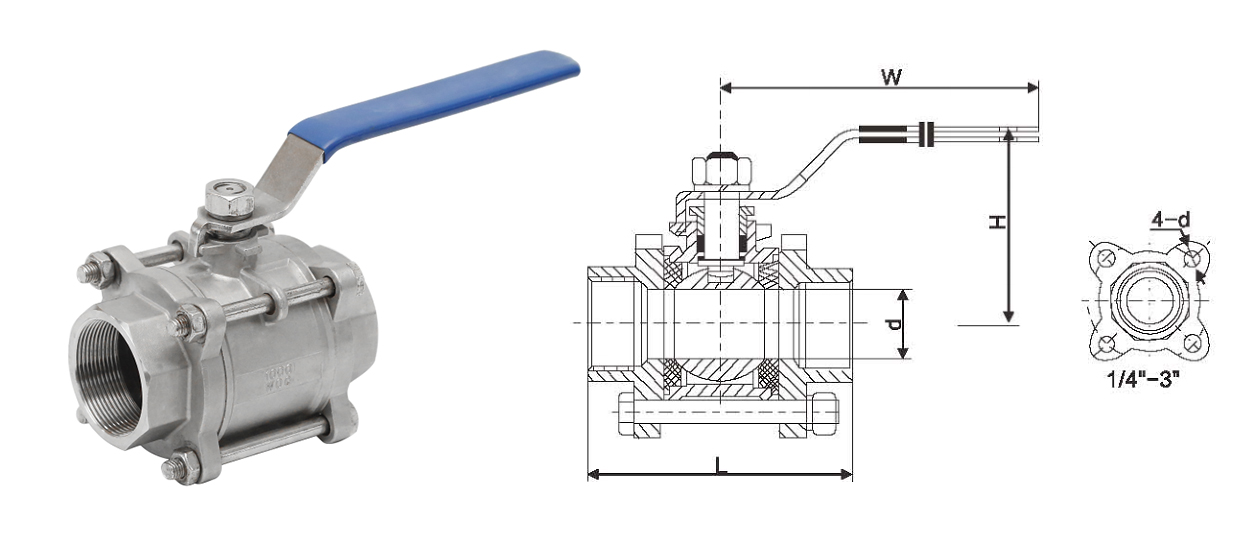

連接尺寸 Conncetion Dimension
| NPS |
DN |
d |
L |
H |
W |
4-d |
| 1/4” |
6 |
11.5 |
65 |
46 |
95 |
7 |
| 3/8“ |
10 |
12 |
65 |
45 |
95 |
7 |
| 1/2” |
15 |
15 |
60 |
46 |
110 |
8 |
| 3/4“ |
20 |
20 |
70 |
54 |
110 |
8.5 |
| 1“ |
25 |
25 |
80 |
64 |
140 |
8.5 |
| 1-1/4” |
32 |
32 |
90 |
69 |
140 |
10 |
| 1-1/2“ |
40 |
38 |
100 |
76 |
155 |
10 |
| 2” |
50 |
50 |
119 |
86 |
180 |
11 |
| 2-1/2” |
65 |
65 |
167 |
120 |
220 |
16 |
| 3” |
80 |
80 |
- |
150 |
260 |
18 |
| 4” |
100 |
100 |
- |
170 |
350 |
20 |
